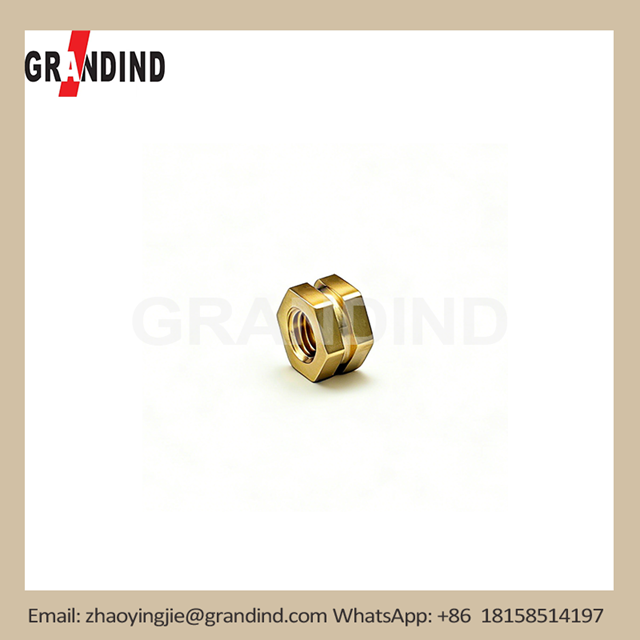

Estudio de caso: El inserto ranurado hexagonal de latón personalizado (GI-CNC-CP-001) mejora la confiabilidad del ensamblaje para clientes de equipos electrónicos

GRANDIND® comparte un caso de aplicación práctica real del inserto ranurado hexagonal de latón, centrándose en el proceso de mecanizado de torneado suizo y el rendimiento real del inserto para resolver los puntos débiles del ensamblaje. Todo el contenido se basa en dibujos reales de clientes, operaciones de mecanizado in situ, registros de inspección de calidad y comentarios de uso estables a largo plazo, lo que proporciona referencias valiosas para clientes de equipos electrónicos, automotrices e industriales que necesitan insertos roscados de latón confiables.

El cliente cooperante es un fabricante de equipos electrónicos de tamaño mediano, especializado en paneles de control industriales y conectores eléctricos. En octubre de 2025, el cliente se comunicó con GRANDIND® con necesidades urgentes: los insertos de latón originales utilizados en sus conectores eléctricos tenían problemas frecuentes, incluida una textura desigual de la rosca, mal ajuste con los pernos, fácil desgaste de la rosca después de repetidos montajes y desmontajes y resistencia a la extracción inestable que provocaba que los insertos se aflojaran durante el funcionamiento del equipo. Estos problemas no sólo afectaron la calidad del producto sino que también aumentaron los costos de mantenimiento y las quejas de los clientes.

El cliente enfatizó que el nuevo inserto ranurado hexagonal de latón debe seguir estrictamente los dibujos 2D y 3D del cliente, sin cambios de diseño adicionales. Los requisitos principales eran precisión de rosca estable, ensamblaje suave, resistencia al desgaste y resistencia a la extracción calificada, todo lo cual se basa en tecnología de mecanizado profesional en lugar de un diseño excesivo. Después de revisar los dibujos del cliente, GRANDIND® determinó que la tecnología de torneado suiza era la opción óptima para producir el inserto ranurado hexagonal de latón, ya que sobresale en el mecanizado de componentes roscados pequeños y de precisión con una calidad de lote constante.

GRANDIND® siguió estrictamente los requisitos del cliente para producir el inserto ranurado hexagonal de latón (modelo: GI-CNC-CP-001) utilizando equipos de torneado suizo de alta precisión. A diferencia del torneado ordinario, el torneado suizo utiliza un casquillo guía para fijar la barra de latón, lo que minimiza la vibración durante el mecanizado y garantiza que el inserto ranurado hexagonal de latón logre una precisión dimensional constante y perfiles de rosca suaves. Este proceso es particularmente adecuado para insertos de latón pequeños, ya que puede controlar eficazmente la concentricidad de la rosca interna y la estructura hexagonal externa del inserto, evitando desalineaciones que causan dificultades de ensamblaje.

Durante el mecanizado del inserto ranurado hexagonal de latón, GRANDIND® controló indicadores clave de precisión dentro de los estándares industriales prácticos, coincidiendo plenamente con las capacidades de mecanizado convencional y las necesidades de uso reales del cliente. La tolerancia del paso de la rosca interna del inserto ranurado hexagonal de latón se controló dentro de ±0,03 mm, lo que garantiza un ajuste perfecto pero suave con los pernos correspondientes y evita el desgaste de la rosca durante la instalación y el desmontaje. La tolerancia de la dimensión hexagonal externa se controló dentro de ±0,04 mm, lo que permitió que el inserto ranurado hexagonal de latón se instalara fácilmente en los orificios de montaje de plástico o aluminio del cliente sin necesidad de un montaje forzado.

El diseño ranurado del inserto ranurado hexagonal de latón, una característica clave requerida por el cliente, también se mecanizó con precisión mediante la capacidad de herramientas en vivo del torneado suizo. El ancho de la ranura y la tolerancia de profundidad se controlaron dentro de ±0,05 mm, lo que garantiza que la ranura se alinee perfectamente con los componentes de bloqueo del cliente, mejorando el rendimiento antiaflojamiento del inserto bajo vibración, un requisito crítico para los equipos electrónicos que funcionan continuamente. El inserto ranurado hexagonal de latón también se sometió a un tratamiento de desbarbado completo después del mecanizado, eliminando los bordes afilados para evitar daños a las piezas acopladas del cliente y mejorar la seguridad de la instalación.

Antes de la entrega, cada inserto ranurado hexagonal de latón se sometió a una estricta inspección de calidad, incluida la verificación del paso de la rosca, la medición dimensional y las pruebas de resistencia a la extracción convencionales. Para este inserto de latón de tamaño pequeño, la resistencia a la extracción alcanzó de manera estable 80-120 N, cumpliendo plenamente con el requisito del estándar industrial del cliente de 70 N y garantizando que el inserto permanezca firme y estable durante la operación diaria del equipo. Todos los datos de inspección se archivaron para su trazabilidad, lo que garantiza una calidad constante en todo el lote de insertos ranurados hexagonales de latón.

A mediados de noviembre de 2025, GRANDIND® entregó al cliente el primer lote de 20000 juegos de insertos ranurados hexagonales de latón. El equipo de montaje del cliente informó que el inserto ranurado hexagonal de latón era fácil de instalar, con roscas suaves que no dañaban los pernos y el diseño ranurado impedía eficazmente el aflojamiento. El equipo técnico de GRANDIND® también brindó una guía de instalación simple, recomendando métodos convencionales de inserción de calor para mejorar la unión del inserto ranurado hexagonal de latón con los componentes plásticos del cliente, estabilizando aún más el rendimiento de extracción.

Después de un uso continuo a largo plazo y un seguimiento de seguimiento, el inserto ranurado hexagonal de latón resolvió por completo los puntos débiles del cliente. El inserto ranurado hexagonal de latón no mostró desgaste o aflojamiento obvio de la rosca después de repetidos montajes y desmontajes, y su resistencia a la extracción se mantuvo estable. La frecuencia de mantenimiento de los conectores eléctricos del cliente disminuyó en casi un 70 %, las quejas de los clientes relacionadas con insertos sueltos se eliminaron por completo y la eficiencia general de ensamblaje de la línea de producción mejoró de manera constante.

El supervisor de producción del cliente comentó: "El inserto ranurado hexagonal de latón proporcionado por GRANDIND® es muy confiable. Las roscas son suaves y consistentes, el ensamblaje es fácil y ya no hay desgaste de rosca ni problemas de aflojamiento. El proceso de torneado suizo garantiza una calidad estable del lote y cada inserto cumple con nuestros requisitos de dibujo; esto es exactamente lo que necesitamos para la producción en masa".

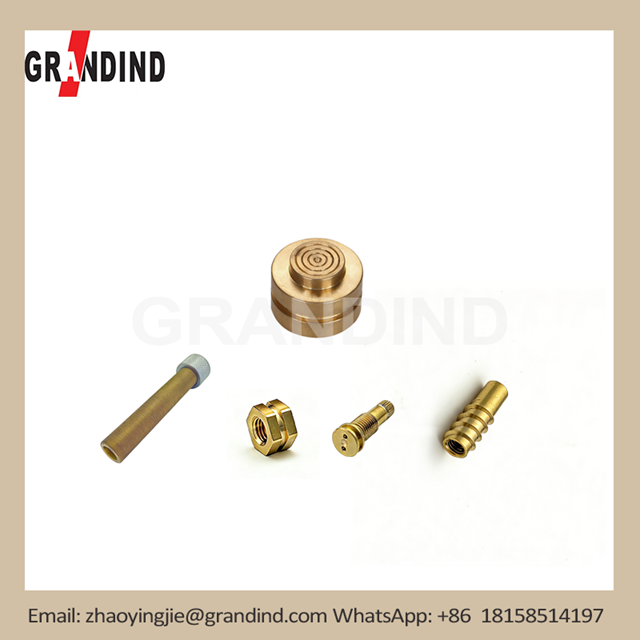

El inserto ranurado hexagonal de latón es un sujetador de precisión ampliamente utilizado, especialmente en equipos electrónicos, componentes automotrices, sistemas de plomería y maquinaria industrial. La clave para garantizar el rendimiento de la plaquita reside en la precisión del mecanizado y la estabilidad del proceso, no en un diseño complejo. GRANDIND® se centra en capacidades prácticas de mecanizado, siguiendo estrictamente los dibujos del cliente para producir insertos de latón de alta calidad mediante tecnología de torneado suizo, resolviendo problemas reales de ensamblaje y rendimiento para los clientes.

Los clientes que necesiten inserciones de latón personalizadas u otros componentes de latón mecanizados con precisión pueden ver más detalles del producto y casos de aplicación en el sitio web oficial de GRANDIND®. GRANDIND® admite la personalización completa del inserto ranurado hexagonal de latón según los dibujos del cliente, incluido el tamaño de la rosca, la dimensión hexagonal, el ancho de la ranura y la altura total, para cumplir con los requisitos de la aplicación específica.

Como fabricante de mecanizado de precisión con certificación ISO9001, GRANDIND® tiene una amplia experiencia en la producción de componentes de latón y torneado suizo. La fábrica está equipada con equipos de torneado suizos avanzados y un equipo de inspección de calidad profesional, que respalda tanto pedidos de prototipos de lotes pequeños como producción en masa de gran volumen. El inserto ranurado hexagonal de latón (GI-CNC-CP-001) ha sido ampliamente reconocido por clientes globales por su calidad estable, rendimiento confiable y precio competitivo.
